第 10 章：屏幕空间技术

第 10 章：屏幕空间技术 —— 读取已有画面

学习目标：掌握 SCREEN_TEXTURE / SCREEN_UV / SCREEN_PIXEL_SIZE / FRAGCOORD 四个屏幕空间变量的语义和用法，能独立完成菜单背景模糊、热浪扭曲和放大镜三个屏幕采样式后处理效果。

场景搭建：本章三个实战各需一个场景。菜单背景模糊和热浪扭曲：分别创建一个全屏覆盖的 ColorRect 节点（与屏幕等大），为其新建 ShaderMaterial 和 canvas_item shader。放大镜：创建 Sprite2d 节点挂载 ShaderMaterial，并编写配套 GDScript 脚本用于跟随鼠标移动。

内容要点：

• SCREEN_TEXTURE：GPU 当前帧已画好的画面，用 hint_screen_texture 声明
• SCREEN_UV：当前像素在屏幕上的归一化坐标（0→1），与 UV 的关键区别
• SCREEN_PIXEL_SIZE：单个屏幕像素的 UV 宽度，FRAGCOORD 的"换算尺"
• FRAGCOORD：当前片元的屏幕像素整数坐标（xy 是像素位置，z 是深度）
• Forward+ / Mobile / Compatibility 三种渲染器对 hint_screen_texture 的行为差异
• BackBufferCopy 的 copy_mode 与多后处理效果串联机制
• 实战 1：菜单背景模糊 —— textureLod() 强制低分辨率采样 + 亮度降低
• 实战 2：热浪扭曲 —— 噪声偏移 SCREEN_UV 再采样 SCREEN_TEXTURE
• 实战 3：放大镜效果 —— 顶点着色器计算节点屏幕中心 + SCREEN_PIXEL_SIZE 坐标换算

---

1. 屏幕空间：从已画好的画面里"借"像素

前 9 章，你写的所有 shader 都有一个共同的前提：每个像素独立决定自己的颜色——用数学公式算渐变色、用噪声画草地、用距离场画雷达。像素之间从未互相"看过"。

但真正的游戏特效几乎全部依赖一个能力：读取已经画好的画面，然后修改它。火焰上方的热浪扭曲——你看到的是被歪曲的"火焰后面应该出现的背景"，而不是火焰本身。水下效果——你看到的是被波纹扭曲的"水底世界"。放大镜——你看到的是一块被放大的"屏幕原图"。

这三种效果的共同技术核心只有一句话：用偏移过的坐标去 SCREEN_TEXTURE 里采样。

原始画面 → 偏移坐标 → 重新采样 SCREEN_TEXTURE → 扭曲后的画面

Godot 为这种"读取已有画面"的操作提供了四个专属的内置变量和一条必须的 hint 规则。下面逐一拆开。

---

2. 四大屏幕内置变量

2.1 SCREEN_TEXTURE：GPU 已画好的"照片"

它是什么？ SCREEN_TEXTURE 是当前帧 GPU 已经完成渲染的画面。你可以把它想象成一张"游戏截屏"，在你 shader 运行的那一刻，这张截屏被当作一张纹理传进来。

为什么需要它？ 没有它，你的 shader 只能看见自己的精灵纹理（TEXTURE），完全不知道屏幕其他位置画了什么。有了它，你的 shader 就获得了"上下文感知"——它能看清整个屏幕，并从任意坐标"偷"颜色来用。

怎么用？ 你不是直接使用 SCREEN_TEXTURE 这个名称，而是声明一个带 hint_screen_texture 的 uniform，然后在 fragment() 中用 texture() 采样：

uniform sampler2D screen_texture : hint_screen_texture;

这行代码告诉 Godot："请把当前帧的渲染结果塞进这个 sampler2D，我来读取它。" 没有这个 hint，你的 uniform 只是一个空纹理。

注意：uniform 变量名可以任意取（如 screen、screen_tex），但全书统一使用 screen_texture。

2.2 SCREEN_UV：屏幕上的归一化坐标

它是什么？ SCREEN_UV 是当前像素在整个屏幕上的归一化坐标，范围 (0, 0) 到 (1, 1)。(0, 0) 是屏幕左上角，(1, 1) 是右下角，(0.5, 0.5) 是正中心。

为什么需要它？ 当你有一个全屏覆盖的 ColorRect 节点时，它的 UV 和 SCREEN_UV 值相同。但当你用一个非全屏的小 Sprite 挂载 screen-reading shader 时，UV 是小精灵自己的纹理坐标（(0,0) 到 (1,1) 覆盖整个 Sprite），而 SCREEN_UV 是这个小精灵在屏幕上的位置——两者的值完全不同。

这是一个经常让人糊涂的坑：

变量	含义	范围
UV	当前节点自身纹理的坐标	(0,0)→(1,1) 覆盖节点本身
SCREEN_UV	当前像素在屏幕上的坐标	(0,0)→(1,1) 覆盖整个窗口

读屏特效中，采样 SCREEN_TEXTURE 需要 SCREEN_UV，不是 UV。用错了坐标，你的画面会错位。

2.3 SCREEN_PIXEL_SIZE：像素的 UV 宽度

它是什么？ SCREEN_PIXEL_SIZE 是一个 vec2，存储的是单个屏幕像素对应的 UV 大小。如果屏幕分辨率是 1920×1080，则 SCREEN_PIXEL_SIZE = (1.0/1920, 1.0/1080) ≈ (0.00052, 0.00093)。

为什么需要它？ 它解决了 shader 编程中一个根本性的换算问题：像素坐标和 UV 坐标之间的互转。

你需要像素坐标做"取整"操作（如像素化效果中的 floor()），但采样 SCREEN_TEXTURE 需要 UV 坐标。SCREEN_PIXEL_SIZE 就是这两套坐标系之间的换算尺：

像素坐标 → UV 坐标：  pixel_coord * SCREEN_PIXEL_SIZE
UV 坐标  → 像素坐标： uv / SCREEN_PIXEL_SIZE

2.4 FRAGCOORD：当前片元的屏幕像素坐标

它是什么？ FRAGCOORD 是一个 vec4，其中 xy 分量是当前片元在屏幕上的像素整数坐标（原点在左上角），z 分量是深度值，w 分量是 1.0 / 片元 W 分量。

为什么需要它？ 当你需要做精确的像素级操作时——比如像素化、马赛克、扫描线（隔行变色）你需要在像素整数空间做取整、取模等运算。FRAGCOORD.xy 就是这套整数空间的入口。

FRAGCOORD 和 SCREEN_UV 描述的是同一个东西，但用的坐标系不同：

FRAGCOORD.xy = SCREEN_UV / SCREEN_PIXEL_SIZE
SCREEN_UV    = FRAGCOORD.xy * SCREEN_PIXEL_SIZE

2.5 四个变量的关系一览

变量	类型	坐标系	核心用途
SCREEN_TEXTURE	sampler2D（通过 uniform）	—	读取已渲染的画面
SCREEN_UV	vec2	归一化 UV，(0,0)→(1,1)	在 SCREEN_TEXTURE 中定位要采样的像素
SCREEN_PIXEL_SIZE	vec2	每像素 UV 量	UV ↔ 像素坐标互转
FRAGCOORD	vec4	像素整数坐标	像素级取整/取模操作

---

3. BackBufferCopy

如果你在场景中挂了两个 screen-reading shader（比如先做模糊，再做热浪扭曲），默认情况下第二个 shader 看不到第一个 shader 的修改——它读到的是初始的屏幕画面。

BackBufferCopy 节点解决了这个问题。它是一个 2D 节点，位于场景树中两个 shader 之间，作用是把当前屏幕画面复制一份到后台缓冲区。它的 copy_mode 属性决定复制范围：

copy_mode	行为
Disabled	不复制
Rect	复制该节点的矩形区域
Viewport	复制整个视口

典型的多效果串联布局（从下到上）：

原画面
  → BackBufferCopy (copy_mode = Viewport)
  → ColorRect + 模糊 shader（读到 BackBufferCopy 提供的画面）
  → BackBufferCopy (copy_mode = Viewport)
  → ColorRect + 热浪 shader（读到模糊后的画面）

不需要 BackBufferCopy 的情况：只有一个 screen-reading shader 时，它默认读到原始画面，无需 BackBufferCopy。

---

4. 实战 1：菜单背景模糊

在游戏开发中，我们经常要在游戏中显示菜单，此时需要让游戏场景变得模糊，再降低亮度，然后在此背景上显示暂停菜单。我们可以使用 SCREEN_TEXTURE 读取已经渲染好游戏场景的画面，进行必要的处理。

4.1 第 1 步：最简采样 —— 确认 SCREEN_TEXTURE 工作

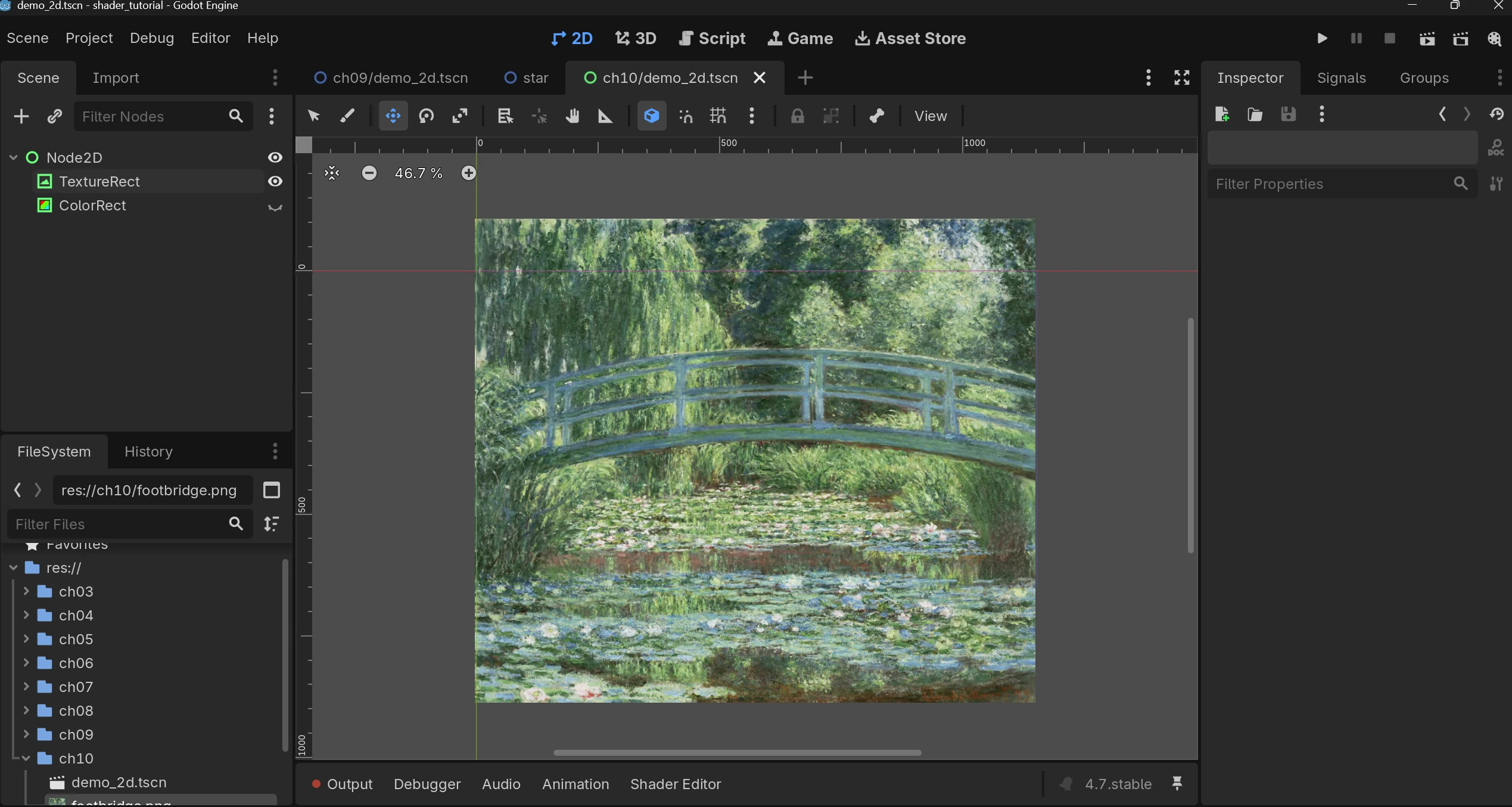

开始之前，先验证你的场景能正确读到屏幕画面。先用莫奈的一幅画放在TextureRect中作为屏幕画面，再其上方创建一个和屏幕等尺寸的 ColorRect，挂载 shader：

shader_type canvas_item;

uniform sampler2D screen_texture : hint_screen_texture;

void fragment() {
    COLOR = texture(screen_texture, SCREEN_UV);
}

保存。如果你的 ColorRect 覆盖全屏，运行后看到的画面应该和没有 ColorRect 时完全一样——这说明 SCREEN_TEXTURE 已经成功读取屏幕。

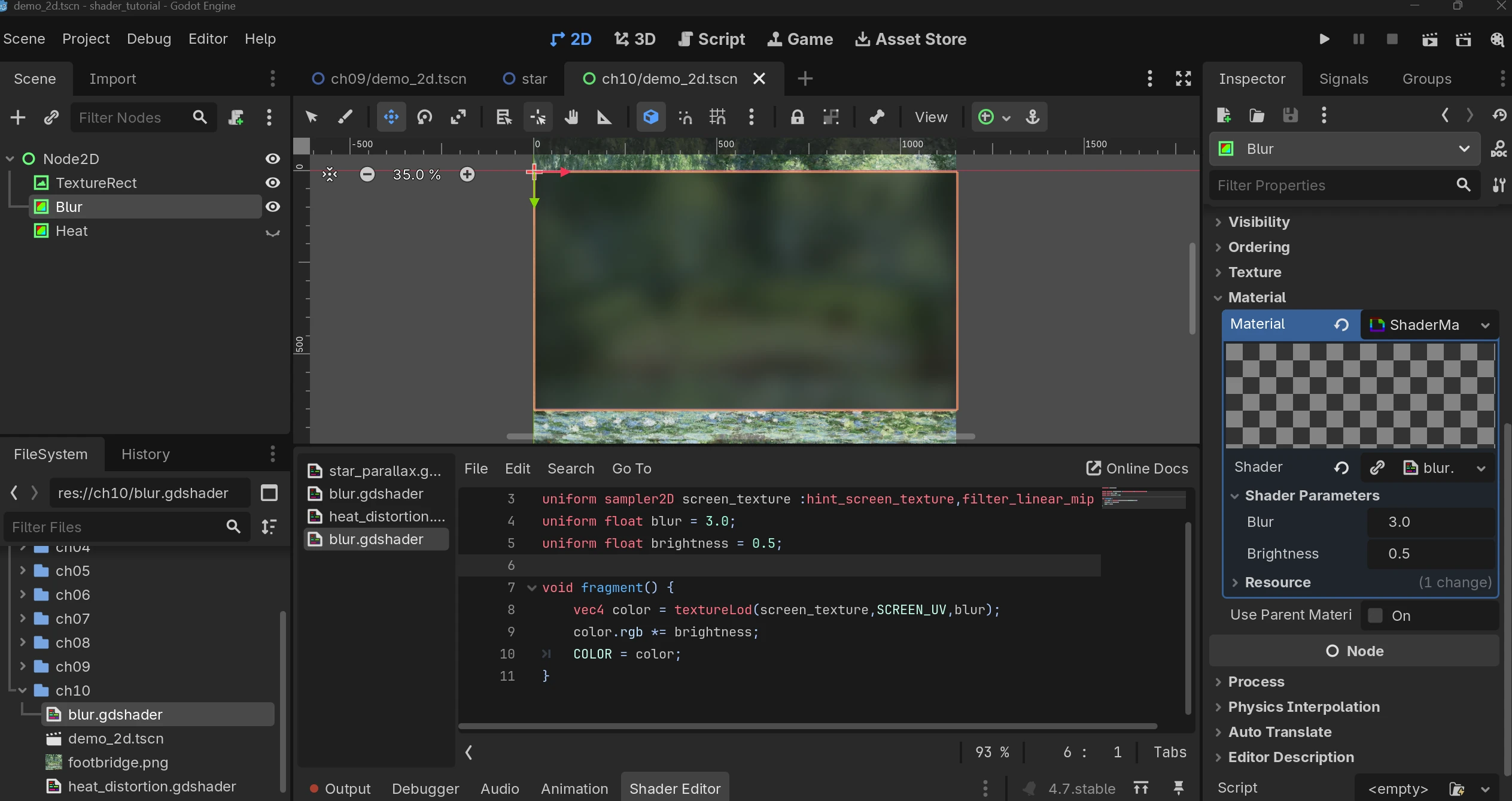

4.2 第 2 步：模糊背景

用第 9 章学习过的 textureLod() 函数让整个背景生成模糊效果。它通过强制读取较低分辨率的 mipmap 产生模糊——速度比逐像素卷积快得多。一定要开启 filter_linear_mipmap，否则不同 LOD 之间会产生明显跳变。

uniform sampler2D screen_texture :hint_screen_texture,filter_linear_mipmap;
uniform float blur = 3.0;

void fragment() {
    COLOR = textureLod(screen_texture,SCREEN_UV,blur);
}

4.3 第 3 步：整体变暗

菜单背景一般不会只有模糊，还会降低亮度。这样，原本的游戏场景会降低关注度，再放置一个暂停菜单就会更加突出。

uniform sampler2D screen_texture :hint_screen_texture,filter_linear_mipmap;
uniform float blur = 3.0;
uniform float brightness = 0.5;

void fragment() {
    vec4 color = textureLod(screen_texture,SCREEN_UV,blur);
    color.rgb *= brightness;
    COLOR = color;
}

完整 shader 文件见 blur.gdshader。

---

5. 实战 2：热浪扭曲 —— 噪声偏移 + 重采样

热浪扭曲是最经典的 screen-reading 特效。原理极其简单：把 SCREEN_UV 加一个随机的微小偏移，然后用偏移后的坐标去 SCREEN_TEXTURE 采样。偏移量由噪声纹理或噪声函数驱动，并随时间滚动。

5.1 第 1 步：最简采样 —— 确认 SCREEN_TEXTURE 工作

开始之前，先验证你的场景能正确读到屏幕画面。仍然用莫奈的画作为屏幕画面，再其上方创建一个和屏幕等尺寸的 ColorRect，挂载 shader：

shader_type canvas_item;

uniform sampler2D screen_texture : hint_screen_texture;

void fragment() {
    COLOR = texture(screen_texture, SCREEN_UV);
}

保存。如果你的 ColorRect 覆盖全屏，运行后看到的画面应该和没有 ColorRect 时完全一样——这说明 SCREEN_TEXTURE 在被原样回显。如果你看到的是纯白或纯黑，检查：(1) ColorRect 是否在场景树的最上层；(2) hint_screen_texture 拼写是否正确。

5.2 第 2 步：加一个固定的 UV 偏移

在采样前，给 SCREEN_UV 加一个小的偏移量：

void fragment() {
    vec2 distortion = vec2(0.02, 0.0);
    vec2 offset_uv = SCREEN_UV + distortion;
    COLOR = texture(screen_texture, offset_uv);
}

UV.x增加了一点，就导致画面整体向左侧平移了一点点——这是最简单的"扭曲"。但它对每个像素的偏移量都一样，所以看起来只是画面移位，不是扭曲。

5.3 第 3 步：用正弦波制造空间变化

让偏移量随屏幕的纵轴位置变化：

void fragment() {
    float wave = sin(SCREEN_UV.y * 10.0) * 0.02;
    vec2 offset_uv = SCREEN_UV + vec2(wave, 0.0);
    COLOR = texture(screen_texture, offset_uv);
}

现在不同高度的行有不同的水平偏移——画面看起来像被横向"搓皱"了。但它是静止的。

5.4 第 4 步：让扭曲随时间流动

加上 TIME：

void fragment() {
    float wave = sin(SCREEN_UV.y * 10.0 + TIME * 3.0) * 0.01;
    vec2 offset_uv = SCREEN_UV + vec2(wave, 0.0);
    COLOR = texture(screen_texture, offset_uv);
}

波浪开始向上流动了。但正弦波太规则——真正的热浪不是完美的正弦波。这需要噪声。

5.5 第 5 步：用噪声替代正弦波 —— 成品

把正弦波换成第 7 章学过的值噪声函数。用两个不同种子噪声分别驱动 x 和 y 方向的偏移，并把偏移强度、速度参数化：

shader_type canvas_item;

uniform float distortion_amount : hint_range(0.0, 0.1) = 0.01;
uniform float distortion_speed : hint_range(0.0, 5.0) = 2.0;
uniform sampler2D screen_texture : hint_screen_texture;

float hash(vec2 p) {
    return fract(sin(dot(p, vec2(127.1, 311.7))) * 43758.5453);
}

float noise_2d(vec2 p) {
    vec2 i = floor(p);
    vec2 f = fract(p);
    f = f * f * (3.0 - 2.0 * f);

    float a = hash(i);
    float b = hash(i + vec2(1.0, 0.0));
    float c = hash(i + vec2(0.0, 1.0));
    float d = hash(i + vec2(1.0, 1.0));

    return mix(mix(a, b, f.x), mix(c, d, f.x), f.y);
}

void fragment() {
    vec2 noise_uv = SCREEN_UV * 10.0
        + vec2(TIME * distortion_speed * 0.3, TIME * distortion_speed * 0.5);
    vec2 distortion = vec2(
        0.2* noise_2d(noise_uv),
        noise_2d(noise_uv + vec2(5.2, 1.3))
    );
    distortion = (distortion - vec2(0.1,0.5)) * distortion_amount;

    vec2 distorted_uv = SCREEN_UV + distortion;
    COLOR = texture(screen_texture, distorted_uv);
}

完整 shader 文件见 heat_distortion.gdshader。

关键点回顾：

1. SCREEN_UV 提供采样坐标 → 你偏移它 → 用偏移后的坐标去 SCREEN_TEXTURE 里"偷"颜色

2. 偏移量必须随空间位置变化（每个像素偏移不同），否则只是平移

3. 噪声比正弦波更适合模拟自然扭曲

---

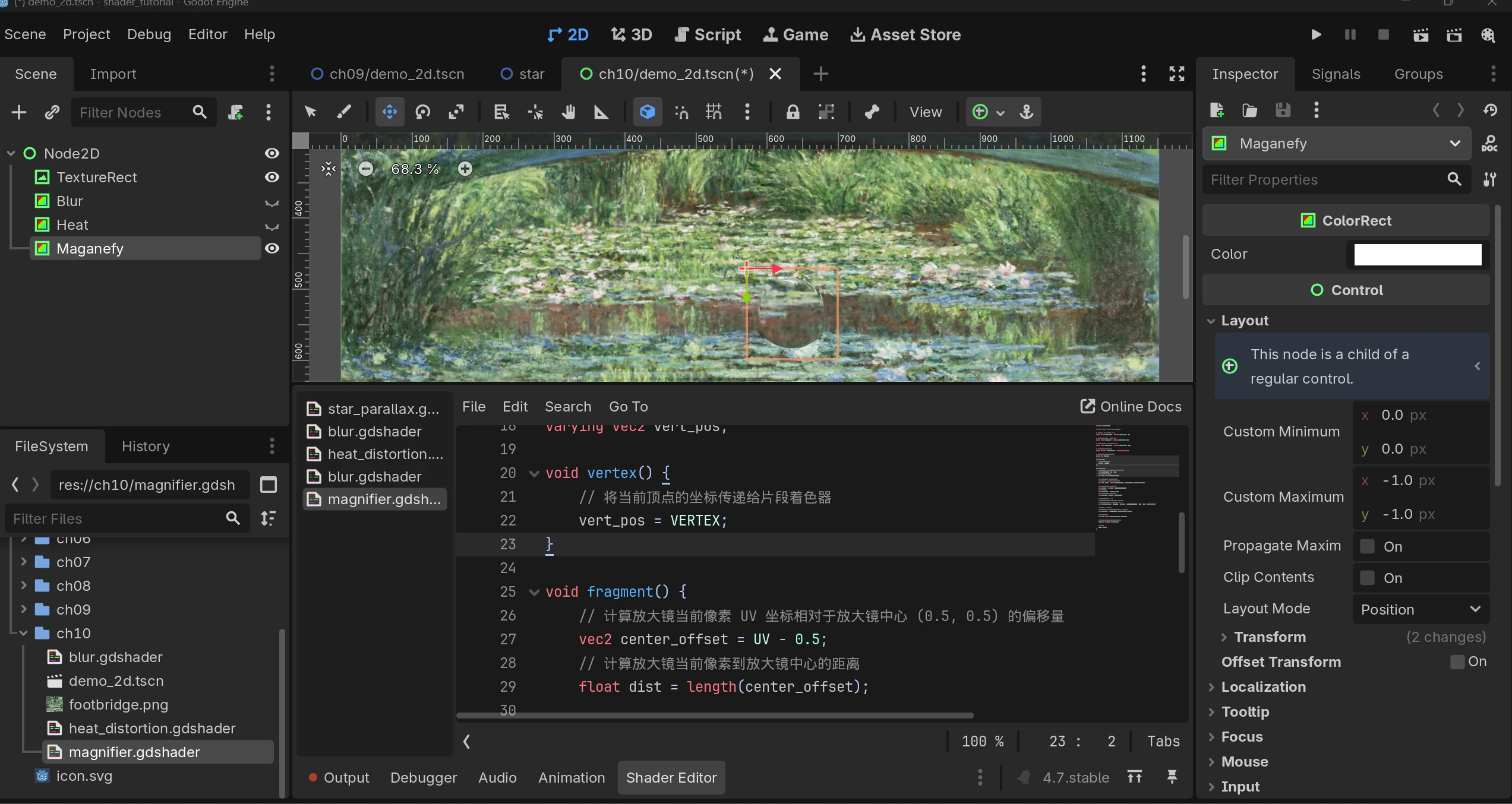

6. 实战 3：放大镜效果

热浪是"全屏偏移"——整个画面被统一扭曲。放大镜是一个局部效果：只有圆形镜头内的区域被放大，镜头外的画面保持不变。这引入了一个新的问题：如何让一个非全屏的小节点（放大镜 ColorRect），从它所在的屏幕位置读取对应的 SCREEN_TEXTURE 像素？

这个问题的答案是本章最重要的坐标换算课。它一次性串起 SCREEN_UV 和 SCREEN_PIXEL_SIZE 的全部关系。

6.1 问题分析：小节点的 SCREEN_UV 不等于屏幕坐标

回顾第 2 节：对一个全屏 ColorRect，UV == SCREEN_UV。但对一个漂浮在屏幕上的放大镜，情况很不同：

• UV 范围仍是 (0,0) 到 (1,1)，覆盖放大镜的四个角
• SCREEN_UV 返回的是当前片元在屏幕上的位置——对于这个 128×128 的Sprite2D，它的 SCREEN_UV 值只覆盖屏幕上一小块区域

如果你直接写 texture(screen_texture, SCREEN_UV)，你读到的是放大镜 ColorRect 正下方那块屏幕画面——这很好，正是我们需要的"被放大的内容"。但问题来了：你要放大这个画面，意味着你需要从更中心的 UV 位置采样——你需要知道放大镜中心在屏幕 UV 空间中的位置。

这就引出了我们之前学习过的坐标计算法。

6.2 坐标系换算的核心逻辑

放大镜效果需要一个关键的坐标信息：放大镜节点在屏幕上的中心位置，用 UV 坐标表示。这个信息通过两步得到：

1. 顶点着色器中：MODEL_MATRIX * CANVAS_MATRIX * vec4(local_center, 0.0, 1.0) 将节点原点位置（local_center = vec2(0.0)）经过模型变换和画布变换，得到该原点在屏幕上的像素坐标。这个值通过 varying 变量传给片段着色器。
2. 片段着色器中：node_center_pos * SCREEN_PIXEL_SIZE 将像素坐标转换为屏幕 UV 坐标——这就是 lens_center，放大镜中心在屏幕 UV 空间中的位置。

有了 lens_center，就可以使用经典的 UV 中心缩放公式：

(SCREEN_UV - lens_center) * (1.0 / zoom_strength) + lens_center

含义：以 lens_center 为中心，把 SCREEN_UV 向内"拉"——zoom_strength 越大，采样坐标离中心越近，画面被放大越多。

6.3 第 1 步：在屏幕上画一个圆

首先创建一个 128×128 大小的 Sprite2D节点，然后在其下挂一个 shader。片段着色器中，代码首先根据 UV 坐标计算出当前像素相对于纹理中心（0.5, 0.5）的距离 dist，并利用 smoothstep 函数配合 lens_radius（透镜半径）和 edge_softness（边缘柔和度）参数生成一个边缘平滑的圆形遮罩 mask。

shader_type canvas_item;

uniform sampler2D screen_texture : hint_screen_texture;
uniform float lens_radius : hint_range(0.0, 1.0) = 0.4;
uniform float edge_softness : hint_range(0.0, 0.2) = 0.05;

void fragment() {
    vec4 color = texture(screen_texture, SCREEN_UV);

    // 计算当前像素到中心 (0.5, 0.5) 的偏移量和距离
    vec2 center_offset = UV - 0.5;
    float dist = length(center_offset);

    // 生成平滑的圆形遮罩
    float mask = 1.0 - smoothstep(lens_radius - edge_softness, lens_radius, dist);

    COLOR = vec4(mask);
}

你会看到一个圆形的"窗口"，圆的内部显示白色，圆的外部是透明，显示出底层的图片。在这里color是底层图片信息，但代码中只是读取并未用到。

6.4 第 2 步：在圆内放大画面

• 在顶点着色器（vertex）中，将节点原点坐标 local_center = vec2(0.0) 通过 MODEL_MATRIX * CANVAS_MATRIX 变换为屏幕像素坐标，用 varying 变量 node_center_pos 传给片段着色器。
• node_center_pos * SCREEN_PIXEL_SIZE 将像素坐标转换成 UV 坐标，得到放大镜中心在屏幕中的位置，赋值给 lens_center；
• 核心的放大算法通过公式 lens_center + (SCREEN_UV - lens_center) * (1.0 / zoom_strength)——即经典的以 UV 为中心的缩放：(当前坐标 - 中心点) * 缩放系数 + 中心点——计算出经过缩放后的屏幕采样坐标 zoomed_sample_uv。
• 最后，代码从 screen_texture（屏幕纹理）中采样该偏移坐标的颜色，将圆形遮罩 mask 赋值给 color.a 以实现圆形裁剪，最终输出到 COLOR。无论放大镜在屏幕的什么位置，镜头内的画面都正确地反映了它下方被放大的屏幕内容。

shader_type canvas_item;

uniform sampler2D screen_texture : hint_screen_texture;
uniform float lens_radius : hint_range(0.0, 1.0) = 0.4;
uniform float edge_softness : hint_range(0.0, 0.2) = 0.05;
uniform float zoom_strength : hint_range(1.0, 4.0) = 2.0;
varying vec2 node_center_pos;

void vertex() {
    // 将当前中心点转换后坐标传递给片段着色器
    vec2 local_center = vec2(0.0);
    node_center_pos = (MODEL_MATRIX * CANVAS_MATRIX * vec4(local_center, 0.0, 1.0)).xy;
}

void fragment() {
    vec2 center_offset = UV - 0.5;
    float dist = length(center_offset);
    float mask = 1.0 - smoothstep(lens_radius - edge_softness, lens_radius, dist);

    // 核心放大算法：计算放大后的屏幕 UV 坐标
    vec2 lens_center = node_center_pos * SCREEN_PIXEL_SIZE;
    // 使用乘法进行缩放：(当前坐标 - 中心点) * 缩放系数 + 中心点
    vec2 zoomed_sample_uv = lens_center + (SCREEN_UV - lens_center) * (1.0/zoom_strength);

    vec4 color = texture(screen_texture, zoomed_sample_uv);
    color.a = mask;
    COLOR = color;
}

6.5 第 3 步：柔化边缘 + 混合未放大的背景

用 mix 在镜头边缘做平滑过渡，mask 从 1 渐变到 0，采样坐标从"全放大"渐变到"不放大"，边缘不再生硬

void fragment() {
    vec2 center_offset = UV - 0.5;
    float dist = length(center_offset);
    float mask = 1.0 - smoothstep(lens_radius - edge_softness, lens_radius, dist);
    vec2 lens_center = node_center_pos * SCREEN_PIXEL_SIZE;
    vec2 zoomed_sample_uv = lens_center + (SCREEN_UV - lens_center) * (1.0/zoom_strength);
    // 混合原始的屏幕 UV 和放大后的 UV
    vec2 sample_uv = mix(SCREEN_UV, zoomed_sample_uv, mask);
    vec4 color = texture(screen_texture, sample_uv);
    color.a = mask;
    COLOR = color;
}

完整代码参见：magnifier.gdshader

可以再增加一个配套 GDScript（挂载到放大镜 ColorRect 上）。然后运行游戏场景，可以看到放大镜会跟随鼠标移动，所在图片区域的细节被放大：

extends ColorRect

func _process(_delta):
    global_position = get_global_mouse_position()

---

本章小结

本章三个实战，实际上是屏幕空间技术的三个递进层次：

层次	实战	技术模式	适用范围
全局采样 + 后处理	菜单背景模糊	textureLod() 强制低分辨率采样	全屏后处理（全屏 ColorRect）
全局偏移	热浪扭曲	噪声偏移 SCREEN_UV → 重采样	全屏扭曲效果
局部缩放 + 坐标换算	放大镜	顶点着色器计算节点中心 → * SCREEN_PIXEL_SIZE 转为屏幕 UV	任意位置的局部后处理

放大镜的坐标换算逻辑是整个"屏幕空间技术"工具箱中最被低估的内容。一旦你理解了 node_center_pos * SCREEN_PIXEL_SIZE 这条换算线——"节点像素坐标 → 屏幕 UV 坐标"——你就可以写出任意位置的局部后处理效果：局部模糊、局部灰度、局部色彩反转。它们都是同一个"用节点中心定位屏幕 UV"的变体。

记忆锚点：SCREEN_TEXTURE 是"看到什么"，SCREEN_UV 是"在哪里看到"，SCREEN_PIXEL_SIZE 是"如何在像素和 UV 之间换算"（像素坐标 × SCREEN_PIXEL_SIZE = UV 坐标）。

---

章末练习

1. 修改热浪扭曲的偏移强度：将 distortion_amount 从 0.03 逐步调到 0.08，观察效果。在哪个值附近画面开始失去"热浪"的感觉、变成了不可辨认的碎片？思考为什么"少即是多"。

2. 给热浪扭曲添加深度渐变：用 SCREEN_UV.y 计算一个深度权重——屏幕上方（y 小）扭曲幅度小，屏幕下方（y 大）扭曲幅度大。将 distortion_amount 乘以这个权重。这模拟了"热量上强下弱"的真实物理。

3. 反向放大镜：在放大镜 shader 中，将 zoom_strength 设为 0.5（小于 1.0）。观察镜头内的画面是被放大还是缩小？
